BA16RR

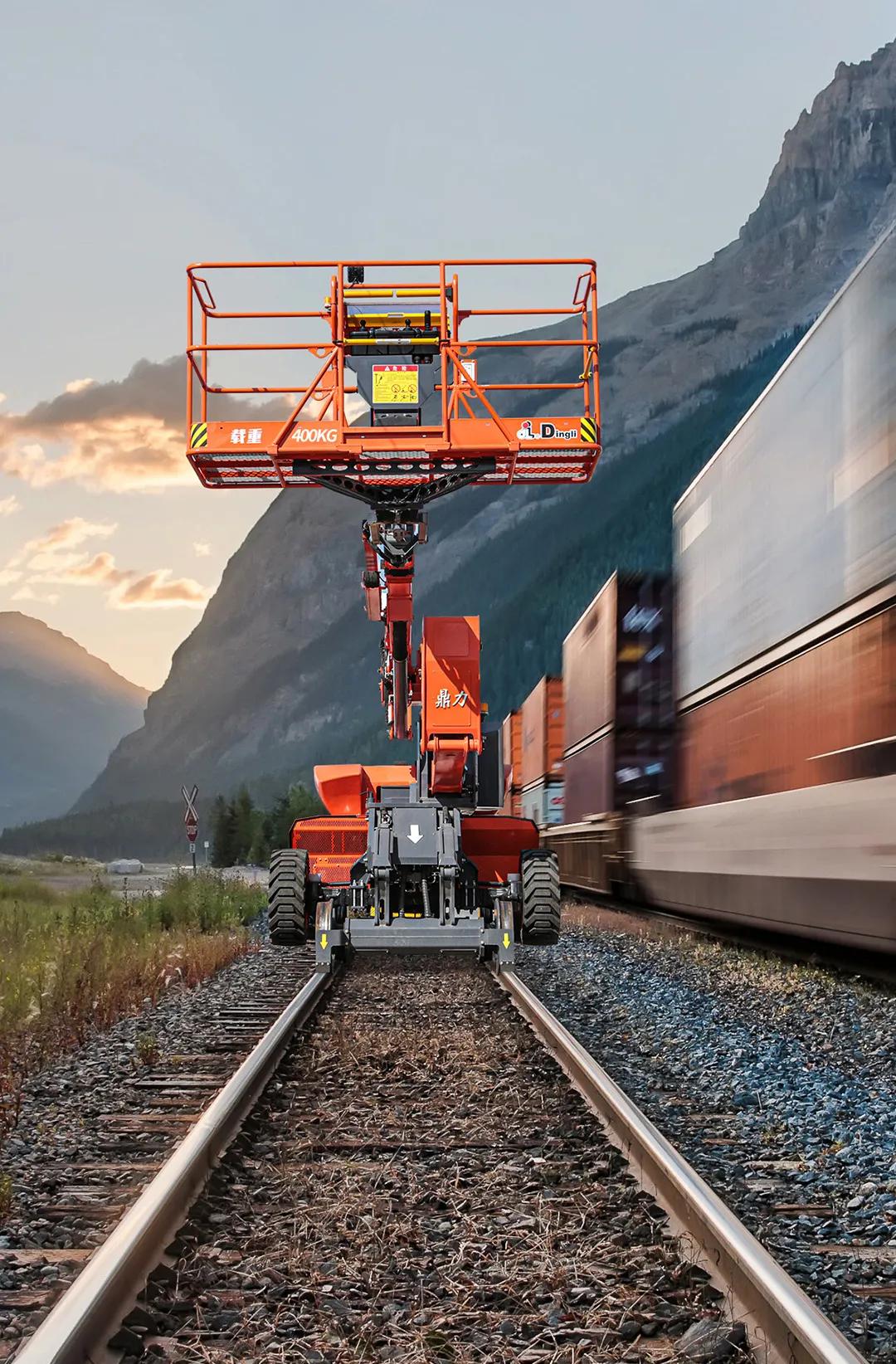

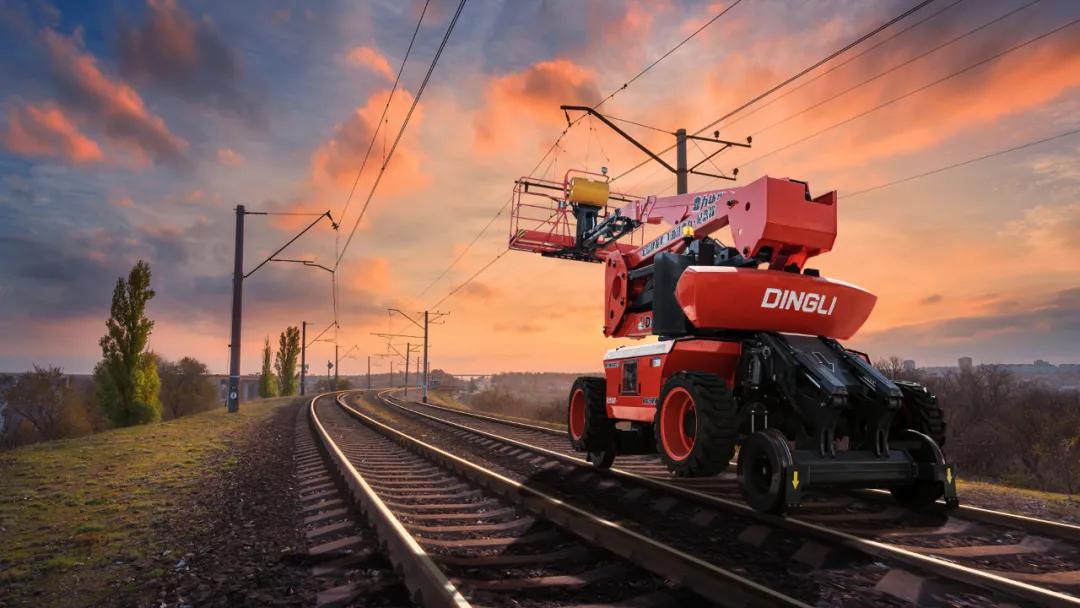

轨道高空车
路轨两用，四轮四转，轨道行驶速度16km/h
工作载荷：400kg
水平伸距：9.59m
工作高度：16.25m
产品亮点
● 全系列采用整体部件下移设计，重心降低，配合专用智能控制系统，使整机更稳定，操作更稳健。
● 全系列搭载大轮毂、轮胎直径108cm，底盘离地间隙41cm
● 所有部件位于底盘两侧，维修保养更便捷
● 重心下移，整机稳定性更强
● 可集装箱运输
型号 | BA16RR | ||
模式 | 路轮工作 | 轨道轮工作 | |
尺寸 | ||
工作高度 | 16.00m | 16.25m |
平台高度 | 14.00m | 14.25m |
跨越高度 | 6.44m | 6.61m |
水平伸距 | 9.59m | |
整机收拢长度 | 8.69m | 8.28m |
整机收拢宽度 | 2.5m | |
整机收拢高度 | 2.46m | 2.65m |
小臂长度 | 1.5m | |
工作斗尺寸(长x宽) | 2.4×0.85m | |
轴距 | 2.4m | 3.38m |
尾摆 | 0m | 0.43m |
轨道轮与路轮高度差 | 0.38 | 0.21m |
小离地间隙 | 0.29m | 0.13m |
轮胎/轨道轮直径 | 315/55D20 | 0.58m |
轨道落差 | / | 0.2m |
内外轮小转弯半径 | 1.65/2.62m | 40m |
性能 | ||
额定载荷 | 400Kg | |
坡度 | 40% | / |
工作角度 | 5° | / |
接近角 | 22.6° | / |
离去角 | 22.6° | / |
转台回转角度 | 360°连续 | |
工作斗回转角度 | 180° | |
小臂摆动角度 | 124° | |
轨道桥摆动角度 | 0~70° | |
动力 | |
发动机 | Deutz D2.9 L4 36.4kW |
液压油箱容量 | 150L |
柴油箱容量 | 135L |
重量 | |
整机重量 | 13120Kg |
